Cartografía

Determinar la posición y la altura de un sitio sobre una trayectoria en la ladera de una montaña requiere de la prospección sistemática del área, un banco de información cartográfico adecuado, e instrumentos especializados. El registro de la arista del Águila y el Cóndor, la arista Axis Mundi, y los glaciares Ecuador y Bicentenario por la Expedición 0° φ / 0°c, fueron desarrollados por varias personas, en un equipo mexicano-ecuatoriano que representa la suma de esfuerzos sucesivos que se venían dando desde el año 2007. Este éxito histórico no es debido a la serendipia o el azar, es fruto de un proceso de investigación y exploración sistemático consciente y prolongado, que no ha culminado. Estamos seguros que los trabajos continuaran y nuevos investigadores y exploradores se sumaran a lo realizado, por eso publicamos en esta ocasión ante el amplio público nuestro acervo cartográfico, demostrando así el compromiso de la Expedición 0° φ / 0°c por la divulgación de sus resultados.

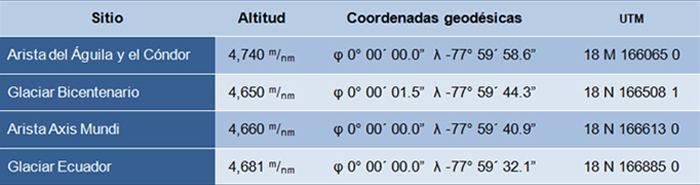

Datum WGS84, EPE de 5 m.

Metodología

Para determinar con el mayor rango de exactitud los trayectos prospectados y la ubicación de cada sitio se recurrió al método de posicionamiento absoluto, realizando la toma de coordenadas de un GPS (por sus siglas en inglés), del tipo navegador. En este método no se hace intervenir un receptor base, es decir, las coordenadas no se corrigen diferencialmente, obteniendo resultados que van de 3 a 15 metros de error dependiendo de las alteraciones en la señal y la presencia de obstrucciones en el lugar. Así que los datos pueden ser empleados para la captura de inventarios en proyectos a escalas de 1:50,000 a 1:10,000 o menores con la plena confianza de que las cosas caen en el lugar que les corresponde en la cartografía vectorial como se muestra en la siguiente animación (mapa 1). Los datos se trasladaron como un archivo de datos formato “dxf” a un sistema de información geográfica (SIG), que permite obtener, almacenar, recuperar, transformar y desplegar datos espaciales para determinados propósitos. Los datos publicados en esta página se han integrado a mapas digitales tipo raster; (mapa 2) cartografía vectorial (mapa 3); ortofotos; y fotografía satelital georeferenciada (mapa 4), brindando una herramienta que permite visualizar y analizar la información de una manera versátil y fácil de interpretar.

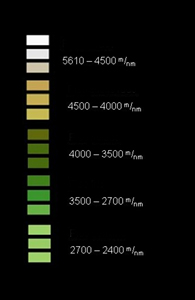

Mapa 1. Volcán Cayambe, animación tridimensional obtenida de un conjunto de datos vectoriales, destacando en color los pisos altitudinales que no corresponden necesariamente al nivel de nieve ni de vegetación en la realidad.

Arturo Montero 2009

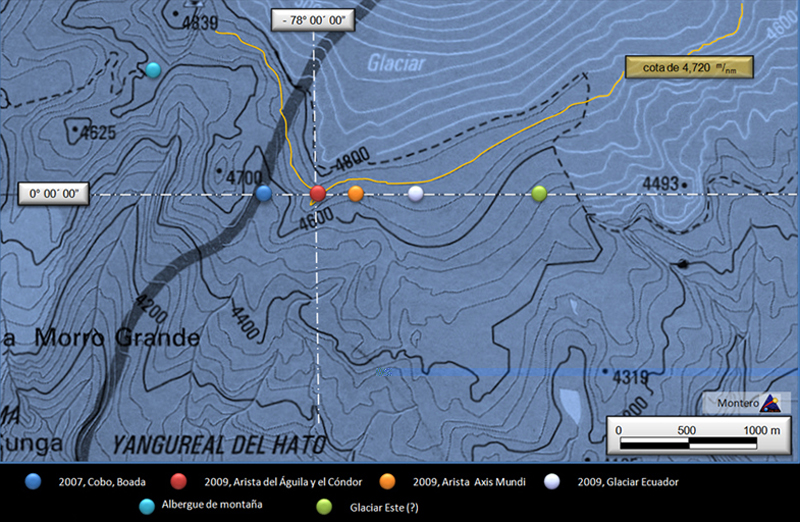

Mapa 2. Detalle topográfico de la ladera sur del volcán Cayambe, según la carta del Institut de recherche pour le développement y el Instituto Geofísico de la Escuela Politécnica Nacional, agosto de 2002. Se insertan los datos obtenidos por la Expedición 0° φ / 0°c. Equidistancia entre las curvas de 40 metros.

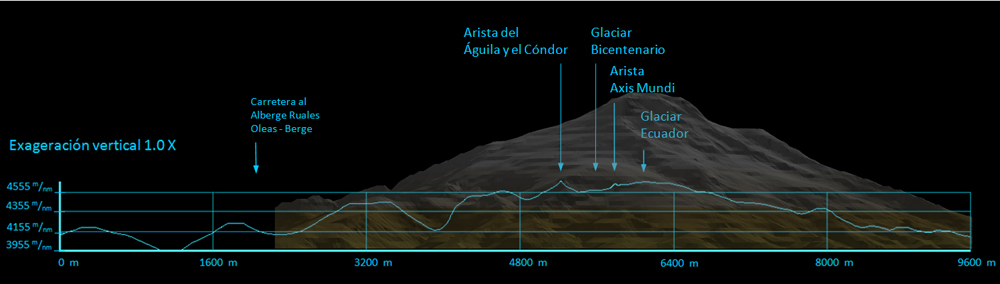

Mapa 3. Corte de la ladera sur del volcán Cayambe siguiendo la trayectoria del ecuador terrestre, destacando los sitios registrados por la Expedición 0° φ / 0°c.

Mapa 4. Conjunto de cinco animaciones en las que se representa la ubicación del área de interés, y las rutas seguidas por la Expedición 0° φ / 0°c.
